今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

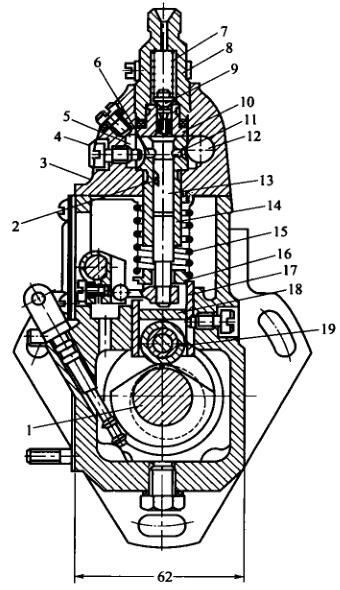

   I号喷油泵的分泵构造图

1-高压变压器液压管管接头; 2-很油阀; 3-很油阀块; 4,14-进油螺母; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门拉杠;  9-改善臂; 10-凸轮机构轴; 11-紧固接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手汽油泵;  17-能够盘; 18-从动盘; 19-箱体; 20-滑套; 21-标定压簧; 22-容量的调整螺母; 23-怠速行程开关螺母; 24-迅速行程开关螺母; 25-调压手柄; 26-调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体总体的主要性能是确保油阀准备的时候的明确性，较为于多缸柴油发动机机来说 ，还得 确保各缸油阀的时候的同样性。起确保反应的地方是滚轴下处到调节垫板上平面设计方案的高H。当喷油阀气缸轴小齿轮传动与曲轴小齿轮传动较为位子一定的时，H越大，轴向柱塞泵关了进油孔的的时候太早，油阀准备的时候也太早。反过来说，H越小，油阀准备的时候越廷迟。那么要按照其设计方案和试验装置来定该用的滚轴体工作任务高H，以确保油阀准备的时候的明确性。

1-轴承轴; 2-齿轮泵斜槽; 3-泵盖; 4-市场定位螺丝钉; 5-回油道; 6-回油孔; 7-油多阀气压簧片; 8-油多阀紧座;  9-油多阀; 10-油多阀门法兰; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵气压簧片; 16-气压簧片座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  面对多缸机，各分泵的H值应成正比。改变垫板在喷真空泵出厂设置时均已调好，不随便互相交换。垫板是用抗变形装修材料制作而成齐头并进行热办理以增强抗拉强度，因为选择中很难变形。如长精力选择后变形较多，可换面选择。

  喷助力泵泵体分升降两个部分，喷助力泵上体用作安裝齿轮泵偶件及脸上出油阀偶件，阴道用作安裝气缸轴、滚珠体和输助力泵等。泵体前侧中心开了检视窗孔，事先捡查和优化提供的剩余油。下方有检视液压油面的检视孔。喷助力泵上体有一部油道，与各齿轮泵套筒外部的方形油槽连通。方形油槽则与齿轮泵套筒上的进、回油孔连通。由输助力泵供来的压差大油按照进输输油管金属连接头进来油道中。油道中的柴油机密度发动机车压由装在回输输油管金属连接头内的回油阀调整，一耍求提高在5～10kPa範圍内。汽压过低，在齿轮泵下行速度时，柴油机密度发动机车无法飞速按照进油孔进来齿轮泵上侧油腔。当剩余油不能而使汽压提升时，太多的柴油机密度发动机车会顶开回油阀流向柴油机密度发动机车细滤器中。
